안녕하십니까??씨엔에이 입니다.
이번에 설명하고자 하는 것은 여과집진기 입니다. 여러분 주변에 설치된 집진기의 대부분이 여과집진기를 사용하고 있습니다. 집진기중에서 가장 많이 사용하는 집진기로서 백필터집진기, 에어펄스형집진기, 미세분진집진기, 오일미스트, 이동식용접흄 집진기, 그라인더일체형집진기, 소형납연제거집진기등이 이에 속합니다. 이렇듯 많이 사용되는 집진의 원리에 대해 이해하시면, 여러분들이 사용하시기에 더 편리할것이라는 생각에 이렇게 글을 쓰게 되었습니다. 자, 이제 그럼 여과집진기에 대해 설명해드리겠습니다.
여과집진기 원리는 여과재로 만들어진 필터를 사용하여, 처리를 필요로하는 가스가 필터를 통과할 때 가스내에 분진이 여과재에 관성충돌, 직접차단, 확산, 중력 및 정전기력등을 통해 포집하는 방법입니다.

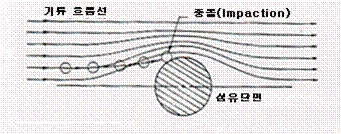

(1) 관성충돌
입경이 비교적 굵고 비중이 큰 분진입자가 유선의 발산에 관계없이 관성에 의해 포집되는 것으로 1um 이상의 입자를 포집하는데 중요하다.
(2) 직접차단
기체유선에 벗어나지 않는 크기의 미세입자가 섬유와 접촉에 의해서 포집되는 집진기구로서 주로 0.1um~1 범위의 입자를 포집하는데 중요하다.
(3) 확산
0.1um이하인 아주작은 입자는 유선을 따라 운동하지 않고 브라운 운동 즉 무작위 운동을 통한 확산에 의하여 포집된다.
여과집진기의 장점은 미세입자에 대한 집진효율이 높고, 여러가지 형태의 분진을 포집할 수 있으며, 집진율에 비해 시설비 및 유지비가 적게 들고 다양한 용량을 처리할 수 있습니다.
또한, 단점으로는 넓은 설치공간이 필요하고, 폭발성, 점착성 분진제가가 곤란하며, 수분, 여과속도에 적응성이 낮습니다.
여과 집진기의 설계시 고려할 사항으로는 온도와 습도, 기체의 화학적 성질 화재와 폭발 여과포의 배치, 분진의특성 등이 있습니다.
온도와 습도 : 여과재질에 따라 처리할 수 있는 최대 허용온도가 다르다.
기체의 화학적 성질 : 여과재에 /따라 산이나 염기에 대한 내성이 다르다.
화재와폭발 : 가스 또는 먼지의 가연성 또는 폭발성에 대한 검토를 한다.
여과포의 배치 : 여과포의 배치는 여과집진의 유지보수에 중요한 인자이다. 일직선으로 배치된 여과포는 밀집된 것보다 좋다.
분진특성 : 분진의 부착성, 입경, 분진 부하 등에 따른 분진의 제거속도, 이송장치, 퇴적함의 기울기 등이 고려되어야 한다.
다음으로는 여과재별 특징입니다. 설계시 고려사항들을 참조하여 여과재를 선택하시면 되겠습니다.
나일론
[장점]
굴곡이나 마모에 대해 뛰어난 저항성을 가지고 있으며 진동에 특히 강하다.
분진마모, 박리에 우수한 기능을 가지고 있다.
[단점]
산성에 약하고 최고 사용온도가 100℃ 전후로 낮은 편이다.
폴리프로필렌
<장점>
내산성이 뛰어나고 저온에서 효과적으로 사용할 수 있다.
내마모성, 내산성, 내알칼리성이 있다.
상대비용이 저렴하다.
황산화물을 포함하는 함진가스를 산노점 이하에서 운전하는 경우 우수한 저항성을 작는다.
<단점> 최고 사용온도가 110℃ 전후로 낮은 편이다.
노맥스
<장점>
210℃까지 고온에서 사용할 수 있으며 비흡습성으로 인장강도가 높다.
마모성 굴곡성이 약하다.
테프론
<장점>
250℃까지 고온에서 사용할 수 있으며 내약품성이 있다.
내산성, 내알칼리성이 뛰어나다.
<단점>가격이 고가이며 인장강도가 낮고 마모에 약하다.
부직포
<장점>
깨끗한 여과포를 기준할 때 직포의 공간율은 30~40%인데 비하여 부직포는 70~80%의 공간율을 가지고 있기 때문에 직포에 비하여 여재비 및 여과속도를 크게 할 수 있다.
소요 설치면적이 적게 든다.
<단점>
먼지의 일부는 여과재 내부에서 포집되므로 점착성 분진 또는 부착성이 강한 분진은 탈리하기 어려운 점이 있다.
효율이 직포에 비하여 낮다.
참조 : 대기오염제어공학 , 박성복 . 김미경 저
대기환경기사.산업기사, 이승원.박을주.윤혁식 저
이상이 여과집진기의 기본적인 사항입니다. 집진기를 선택함에 있어서, 그리고 설계함에 있어서 이러한 부분을 잘 고려하시면, 더욱더 효율적인 집진기를 선택하실 수 있으실 겁니다.
