안녕하세요 씨엔에이 입니다. 오늘은 '공장의 공기청정기'인 집진기에 대해 간단히 소개해 드리겠습니다.
저에 대해 잘 모르는 대부분의 사람들에게 저를 소개할 때 애를 먹은 기억들이 많이 있습니다. 처음 들어본 집진기라는 단어에 많은 사람들이 궁금해하셨습니다. 제가 이리 저리 설명을 해도 잘이해를 못하셔서, 곰곰이 생각하다 이 단어로 설명하니 명쾌하게 해결 되었습니다.
네, 바로 공장의 공기청정기 입니다. 집진기는 바로 공장에서 사용하는 공기청정기라고 보시면 됩니다. 공기청정기가 집에서 공기를 깨끗게 하여 좋은 공기를 마쉴 수 있도록 해주는 장치인 것처럼 저희 집진기는 공장이나 작업장에서 나오는 많은 양의 오염된 공기를 깨끗이 해주는 장치입니다. 물론 집에 비해 더 큰 오염량과 오염물질의 특성에 의해 더욱 크고 튼실하고 다양한 장치들로 만들어집니다.
이해가 되셨습니까??^^

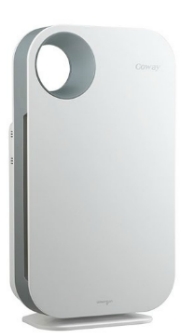

그럼 조금더 자세히 집진기의 구성요소에 대해 이야기해보겠습니다. 집진기의 구성요소는 먼저 오염물질을 배출하는 오염원 가까이에 설치된 후드와 공기의 통로라고 할 수 있는 덕트, 오염물을 깨끗한 공기로 교환하는 여과장치 그리고 오염된 공기를 밖으로 빼낼수 있도록 힘을 주는 송풍기등 4가지로 구성되어져 있습니다. 예시로 공기청정기사진을 올립니다.
웅진케어스에서 발취했습니다.
첫번째 후드는 오염된 공기가 작업장내에 퍼져나가지 않도록 오염원 근처에 설치되어 공기를 흡입하는 장치입니다. 이러한 장치는 여러분 주변에서 자주 접하고 있습니다. 예를 들어 가정집에 가스레인지 위에 달려있는 후드나, 여러분들이 자주 가시는 고기집에서 냄세나 연기를 잡아주기 위해 불판위에 달려 있는 은색의 둥그런 물체들이 그렇습니다. 고기집을 예를 들어 후드에 대한 자세한 설명을 드리자면, 고기 구울때 불판에서 후드가 멀어지면 연기가 주변으로 퍼져 나가고, 후드가 가까우면 연기가 급속하게 후드로 빨려들어가는 것을 볼 수 있습니다. 이와 같이 후드를 오염원에 최대한 가까이 붙일경우 적은 바람으로(풍량) 오염물질을 흡입할 수 있기에 적은 비용으로 최대한의 효율을 낼 수 있습니다. 그래서 다양한 모양의 후드가 생긴것입니다. 고기집의 예에서 후드가 위로 달려서 있는 경우가 대부분이지만, 밑으로 연결되어 고기 불판 중앙에 위치하는 후드와 숯 옆에 위치하여 공기를 흡입하는 후드모양들도 종종 보길 겁니다. 이와 같이 후드에도 다양한 오염원의 특성에 의해 상부, 하부, 측면등의 여러방향에 위치해야 하고, 거기에 따른 후드의 모양들도 따로이 존재합니다.

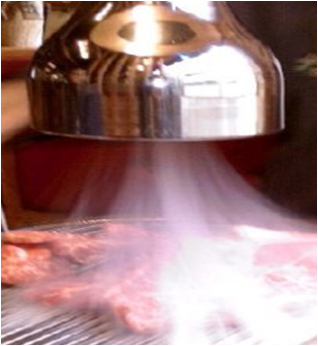

아래의 그림은 후드를 찍은 사진입니다. 두번째 사진에서 연기가(오염된 공기)잘 흡입되는 모습을 볼 수 있습니다.
두번째 덕트는 후드 위쪽으로 달려있는 관을 말하는 것으로 오염원으로 부터 집진기까지 연결되어진 공기의 통로라고 생각하시면 됩니다. 고기집의 예에서 보듯이 오염원의 근처에서 흡입하는 것이 가장 적은 비용으로 높은 효과를 가져올 수 있습니다. 바로 오염된 곳으로 집진의 압력 및 바람의 량(풍량)을 전달하는 장치가 바로 공기의 통로인 덕트입니다. 덕트는 공기의 통과 속도에 따라 사각형(장방형)과 원형등으로 선택되어 설치되며, 오염물질의 특성에 따라 그 재질이 선정되어 집니다.

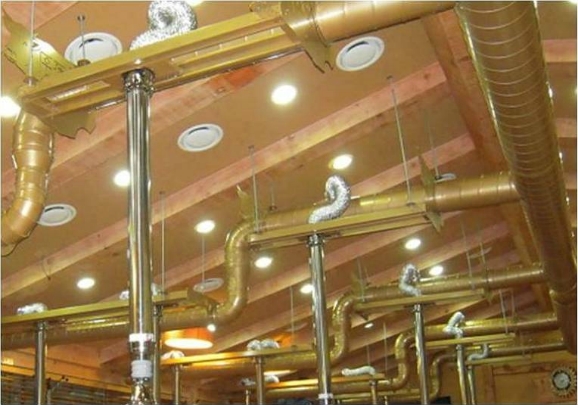

여러 가지관들이 중앙 덕트에서 뻗어 나와 각 불판(오염원)으로 후드가 내려진 모습을 보실 수 있습니다.
세번째 여과장치는 오염된 공기를 걸러주는 장치입니다. 여러분들이 많이들 사용하시는 정수기나 공기청정기와 비슷한 장치라고 생각하면 됩니다. 가정집이나 회사에서 정수기나 공기청정기를 관리하면서 보면, 여러가지의 필터들이 연결되어 있는 것을 보실겁니다. 그 하나하나가 다양한 특성들을 가지고 오염된 물이나 공기를 깨끗이 하는 것입니다. 이처럼 집진기의 여과장치 또한 여러가지의 다양한 특성들을 가진 장치들이 있습니다. 이런 한 장치들은 중력, 원심력, 전기, 세정, 여과등으로 불리우며, 오염원의 특성, 효율, 가격등의 측면에서 판단하여 여러 다양한 특성들을 가지고 있는 장치를 한가지 또는 장치의 조합으로 공기를 깨끗이 하기 위해 사용됩니다. 중요한 것은 흡입된 공기의 입자 특성, 크기, 온도, 점성등을 잘 파악하여 거기에 따른 장치의 선택이 필요합니다. 그리고 설치 후에 오랫동안 사용하기 위해서 장치의 관리 또한 중요합니다.
공장의 공기청정기라 불리우는 집진기 입니다. 송풍기 및 여과장치의 모습을 확인 할 수 있습니다.
네번재 송풍기는 오염된 공기를 흡입하는 장치입니다. 바람을 만드는 장치에는 선풍기, 진공청소기, 집진기(여과장치)등이 있습니다. 선풍기는 꽤 많은 바람의 양(풍량)을 만들지만 선풍기에서 멀리 떨어진 곳에서는 그 바람의 영향이 작습니다. 진공청소기는 바람의 양(풍량)은 작지만 바닦에 붙어있는 작은 먼지나, 머리카락, 종이등을 흡입할 정도로 압력이 높습니다. 여과장치는 바람의 양도 많으며, 청소기에 비해 낮지만 높은 압력을 유지해야합니다.(주 : 청소기 처럼 바닦에 붙어있는 먼지들을 쉽게 흡입하지 못합니다.) 보통의 공장이나 작업장에서 사용되어지는 기기는 많은 양의 오염물질을 지속적으로 뿜어내기에 집진기는 높은 풍량을 계속해서 흡입해야합니다. 또한 오염원에서 여과장치인 집진기까지의 거리가 멀리 떨어져 있어서 압력손실이 많이 잃어 납니다. 때문에 집진기에서는 송풍기의 풍량과 압력이 높은 것을 사용합니다. 그러하기에 효율이 좋으면서도 적정한, 압력이 높으면서도 적정한 송풍기를 선정하는 것이 중요합니다.
이상이 집진기를 구성하는 4가지의 장치입니다. 유익한 시간이셨습니까??다음시간에 더욱더 알찬내용들로 찾아 봽겠습니다. ^^
그리고 궁금한점이나 기계에 대한 문의사항이 있으시면 연락주십시오. 언제나 정성을 다하겠습니다.
그리고 카달로그 또한 요청하시면 무료로 배부해 드립니다. 감사합니다. 씨엔에이
주 소 : 대구시 북구 산격2동 1667번지 B-58호
전화번호 : 053-381-6516
팩 스 : 053-381-6517
이 메 일 : cna_plant@nate.com
홈페이지 : www.cnaplant.com
